「端面」とは、工学や製造現場で頻繁に登場する用語ですが、その正確な意味や使い方を理解している人は意外と少ないかもしれません。この記事では、「端面」の読み方や英語での表現方法、側面や断面との違い、そして図解を用いて実際にどこを指すのかをわかりやすく解説します。また、切削加工や旋盤作業において端面が果たす役割や注意点についても触れ、基準としての考え方や正しい削り方・やり方を紹介します。端面に関する基礎知識から実践的な活用まで、幅広くカバーしていきます。
この記事でわかること：
- 端面の意味と正しい読み方、英語での表現方法
- 端面と側面・断面との違いとその見分け方
- 図解を使った端面の位置確認と基準の考え方
- 切削加工における端面の役割と削り方の手順や注意点
スポンサーリンク
端面の基本を理解しよう
「端面」という言葉は一見すると専門的で難しそうに感じますが、その概念を正しく理解することで、ものづくりや機械加工の基礎知識がぐっと深まります。ここでは、「端面とは何か」という基本から、読み方や英語表現、側面や断面との違い、そして図を用いた位置の確認や基準の考え方まで、段階的にわかりやすく解説していきます。
端面とは
端面とは、物体の「端（はし）」の面、つまり物体の終わり部分にある平らな面を指します。工業製品や部品の製造現場では特に重要な概念で、断面や側面とは異なり、材料や部品の切断面のうち、進行方向と直角に交わる面を意味することが多いです。
例えば、棒状の金属を真横に切った場合、その切断された平らな面が「端面」となります。これは見た目で明確に判断できるものですが、設計や加工においては正確な定義と測定が必要とされます。端面の平滑さや角度は、組み立て精度や接合性に大きく関わるため、非常に重要な要素です。
建築、機械加工、電気部品、さらには日用品に至るまで、あらゆる製品で端面の処理は品質に直結します。たとえば、機械部品の組み合わせで端面が斜めになっていると、隙間やズレが発生し、製品全体の性能に影響を与える可能性があります。
そのため、端面の処理や確認は、加工の初期段階で必ず行われ、設計図や加工基準でも明確に定義されることが一般的です。
端面の読み方と英語表現
「端面」の読み方は「たんめん」です。読み間違いやすい言葉の一つで、特に「たんめん＝ラーメンの一種」と誤解されることがありますが、工業用語としての「端面」は全く異なる意味を持ちます。
英語では「end face」または「end surface」と訳されることが多いです。技術文書や仕様書などでは「end face」が一般的で、機械加工や電子部品の設計図でも頻繁に用いられます。例えば、「polished end face（研磨された端面）」のように使われ、表面の状態や処理方法を明示する役割もあります。
また、光ファイバーの接続部や電気コネクタの設計など、高精度が求められる分野では「端面の状態」が通信性能や電気伝導に影響を与えるため、英語表現でも詳細に表現されます。国際的な現場で情報を共有する際には、この英語表現を正しく理解しておくことがとても重要です。
日本語・英語の両方で意味を把握しておくことで、図面の読解や海外との技術的なやり取りがスムーズに進むでしょう。
端面と側面・断面との違い
「端面」「側面」「断面」は、物体の面を指す言葉ですが、それぞれ意味が異なり、用途によって使い分ける必要があります。特に機械設計や製造の現場では、これらの違いを正しく理解しておくことが重要です。
「端面」とは、物体の端にある平らな面を指し、主に長さ方向の終端に位置する面のことを意味します。たとえば、円柱の棒を横から見たとき、両端に見える円形の面が端面です。端面は、加工や組み立ての基準面として使われることが多く、寸法測定の起点にもなります。
一方、「側面」とは、物体の横側にある面を指し、端面とは90度の角度で接している面です。円柱の例でいえば、丸棒の長辺に沿ったカーブした面が側面になります。物体を手で握ったときに接触する部分が側面と考えるとイメージしやすいでしょう。
「断面」は、物体をある平面で切断したときに現れる切り口を指します。これは、端面や側面とは異なり、物体内部の構造を確認するために使われる概念です。図面では、断面図として内部の詳細を表現する際に使われ、構造分析や材料の配置を確認するために非常に重要です。
このように、「端面＝物体の終端の面」「側面＝外周部の面」「断面＝切断面」というように、それぞれ異なる視点と用途で使われる用語であり、明確に区別することで設計や加工の精度が高まります。
端面はどこ？図解で位置を確認
「端面はどこにあるのか？」という疑問を持つ方も多いかもしれません。端面の位置を正確に理解することは、機械加工や組み立て作業、図面の読み取りにおいて非常に大切です。
まず、端面の定義から整理すると、端面は物体の「端＝終わりの部分」にある平らな面を指します。形状によって見え方は異なりますが、基本的には「物体の長さ方向に対して垂直な面」が端面となります。

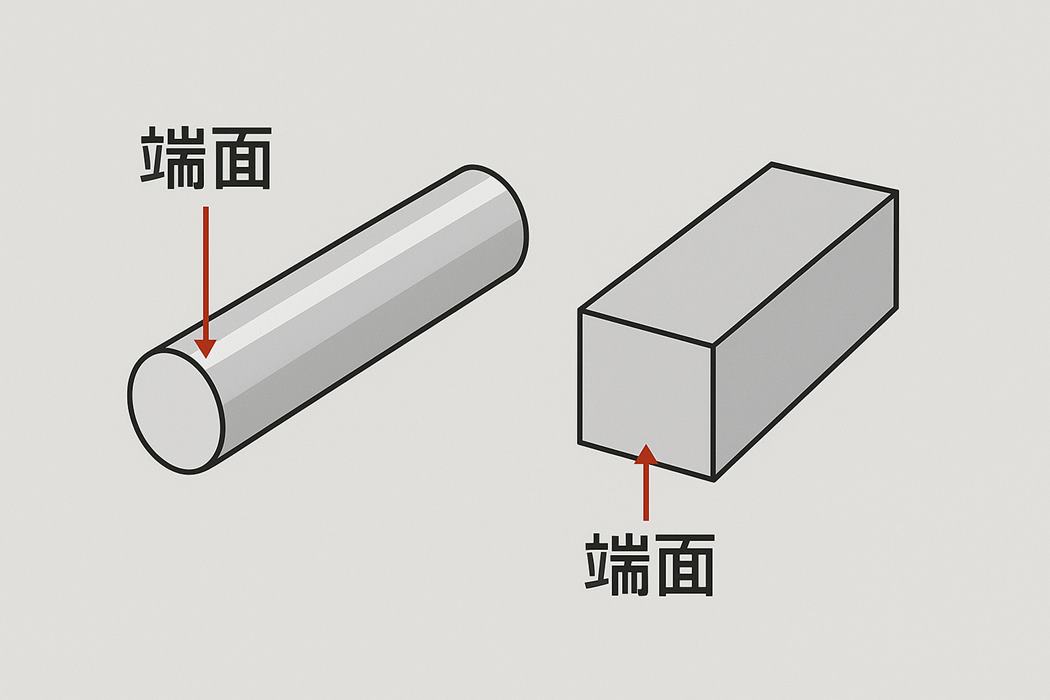

例えば、円柱状の金属棒を思い浮かべてみてください。この棒を真横から見たとき、両端にある円形の面が「端面」です。直方体であれば、長辺の終わりに位置する短い四角形の面が該当します。
図面では、端面はしばしば寸法や加工の起点として記載され、「基準面」として指定されることもあります。つまり、他の寸法がすべてこの端面から測定される場合もあるのです。そのため、図面内で端面の位置を正確に把握できるかどうかが、寸法誤差や加工ミスを防ぐポイントとなります。
また、端面の処理（バリ取りや研磨など）は、見た目の美しさだけでなく、安全性や製品の接合性能にも関係します。例えば、接着や溶接を行う際に端面が正確でなければ、強度不足やズレが生じることもあります。
このように、端面の位置と役割を理解しておくことは、実際のものづくりにおいて非常に大きな意味を持ちます。
端面の基準と考え方
端面は、製造や設計の現場において「基準」として扱われることが多い面です。物体の一端にあるこの平らな面は、加工や組み立ての起点となることから、基準面として非常に重要な役割を果たします。
基準面とは、寸法を測定したり、他の部品との位置関係を決めたりする際の起点となる面のことです。端面を基準とすることで、長さ、穴の位置、切削の深さなど、すべての寸法が明確に定義されます。たとえば、ある棒状の部品の中心に穴を開ける場合、その位置を端面から測ることで正確な配置が可能になります。
また、端面がしっかりと平らで直角に加工されているかどうかは、製品の精度や機能に大きく影響します。少しでも傾いていたり、凹凸があったりすると、組み立て時に隙間ができたり、圧力が均等にかからなかったりして、性能の低下や故障の原因となるのです。
設計図には、端面が基準であることが「A基準」や「端面基準」などと記されており、それに基づいて加工者は工程を組み立てます。そのため、端面の状態は加工前から厳密に管理されることが求められます。
加えて、端面を基準とする考え方は、測定作業にも大きく関係します。マイクロメーターやノギスなどの測定器具で寸法を測る際、どの面を基準とするかによって結果が異なるため、常に明確な基準面が必要です。
このように、端面は単なる物体の終わりの面ではなく、製品全体の精度や信頼性を支える「基準点」として非常に重要です。正確な加工と明確な基準設定が、質の高い製品を作り上げる鍵となります。
